Un depósito de agua está cerrado por encima con una placa deslizante de 12 m2 y 1200 kg de peso. El nivel del agua en el depósito es de 3.5 m de altura.

Calcular la presión en el fondo.

Si se abre un orificio circular de 5 cm de radio a medio metro por encima del fondo, calcúlese el volumen de agua que sale por segundo por este orificio. (Se considera que el área del orificio es muy pequeño frente al área del depósito).

Tomar g=10 m/s2. Presión atmosférica, pa= 105 Pa



2.

De un gran depósito de agua, cuyo nivel se mantiene constante fluye agua que circula por los conductos de la figura hasta salir por la abertura D, que está abierta al aire. La diferencia de presión entre los puntos A y B es PB - PA = 500 Pa.

Sabiendo que las secciones de los diferentes tramos de la conducción son SA= SC = 10 cm2 y SB=20 cm2, calcular

• las velocidades

• las presiones del agua en los puntos A, B, de la conducción.

La presión en C es la atmosférica, igual a 105 Pa.

3.

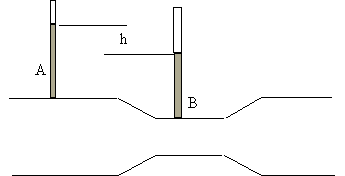

Para saber la velocidad del agua en una tubería empalmamos en ella un tubo en forma de T de menor sección, colocamos tubos manométricos A y B, como indica la figura y medimos la diferencia de altura h  (5 cm) entre los niveles superiores del líquido en tales tubos.

• Sabiendo que la sección del tubo estrecho es 10 veces menor que la tubería, calcular la velocidad del líquido en ésta.

• Calcúlese el gasto, si el área de la sección mayor es 40 cm2
